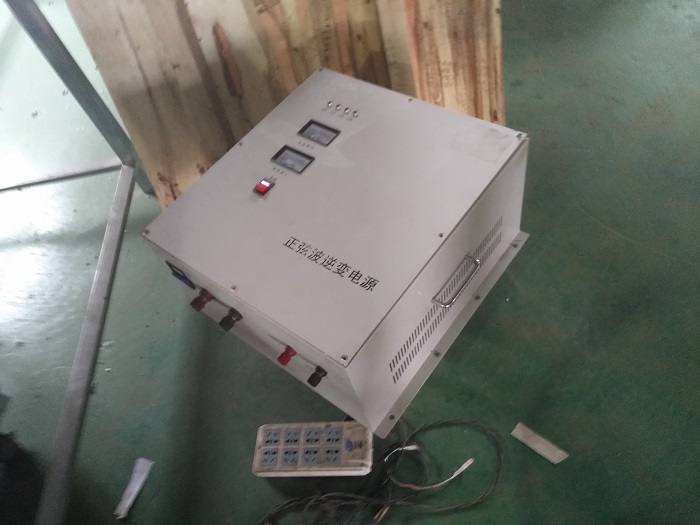

三相逆变电源
产品型号:
产品产地:
发布日期:2019-07-02
浏览次数:
咨询电话:137-7388-7114
关 键 词:JKDY系列三相工频正弦波逆变器产品采用高速微处理器(MCU)和可编程逻辑器件(CPLD),经软件编程控制。功率器件采用当今进的第五代低损耗大功率IGBT和静态开关。该系列产品是集国际的控制器件和进的软件为一体的电源产品。
下一个产品 上一个产品

详细介绍

一、产品简介:


JKDY系列三相工频正弦波逆变器产品采用高速微处理器(MCU)和可编程逻辑器件(CPLD),经软件编程控制。功率器件采用当今进的第五代低损耗大功率IGBT和静态开关。该系列产品是集国际的控制器件和最先进的软件为一体的电源产品。适用于48VDC、96VDC、110VDC、220VDC、240VDC、384VDC、500V、600V直流系统,交流380VAC输出。适用于银行、证券等机构的数据中心,通信、交通、发电厂、变电站、工业自动化等行业。它强大的人机功能和卓越的性能为用户提供有力的电源保护。广泛应用于照明、太阳能光伏风能发电、道路交通照明、电力、通讯、工矿企业等行业。

二、产品特点:


★高效的IGBT逆变技术

IGBT具有良好的高速开关,高电压和大电流的工作特性;采用电压型驱动,只需要很小的控制功率,工作效率高(低损耗和低发热量),驱动电路小型化,高可靠性。

★优越的负载特性:

完全满足从0到100%负载的跃变,能够提供瞬间满负载的要求,而且无需切换到旁路,并保持输出稳定可靠;

★能够允许100%不平衡工作:

★采用三相独立调制,全桥逆变技术,在三相负载100%不平衡时也能够正常可靠供电。

★输入输出采用工频隔离变压器隔离,设有EMI抑制。
工作模式:(
可选三种,需订货时确定):
纯直流供电:纯直流输入,直流断电后逆变电源关机停止工作;
直流主供:直流与交流双输入,直流优先供电,交流备份;当直流断电后自动切换到交流供电;
交流主供:直流与交流双输入,交流优先供电,直流备份;当交流停电后自动切换到直流供电;

三、工作原理:


(一)正常运行
电池通过隔离二极管向逆变器供电,再由逆变器变换成稳定的交流电,经过静态开关切换到EMI输出滤波器进行滤波,最后在输出端同样得到一个纯净稳定的电源供应给负载。

(二)自动市电运行
当处于下列情况时逆变器会自动切换到市电状态供电:
1)前面板“ON/OFF”按钮开关未经按下触发开机,或触发后未经过20秒检测延时。
2)待机状态
3)逆变器输出过载或电池低压。
4)机内逆变电路出现故障。
当出现以上情况时,输入市电经过滤波器后,不再通过逆变器转换,而是直接送到静态开关,经切换后送到滤波器滤波后输出。在旁路状态时,市电亦能对电池充电。

四、技术参数:


型号

JKDY1KW

JKDY3KW

JKDY5KW

JKDY10KW

JKDY20KW

JKDY30KW

JKDY60kw

JKDY100kw


额定容量

1KW

3KW

5KW

10KW

20KW

30KW

60kw

100kw


工作方式及原理

DSP精确控制技术和双内置微处理器PWM(脉宽调制) 输出电源完全隔离


交流输入

相数

三相+N+G

电压

AC220V/AC380V±20%

频率

50Hz/60Hz±5%

DC系统

DC电压

DC48V/96V/110V192V/DC220V/DC240V/DC384V/500V/600V

交流输出

相数

三相+N+G

电压

AC220V/AC380V±1%(稳态负载)

频率

50Hz/60Hz±5%(市电) 50Hz±0.01%(电池供电)

效率

95%(负载100%

输出波形

正弦波

总谐波失真

线性负载<3% 非线性负载<5%

动态负载电压瞬变

<±5%(由0100%跃变)

瞬间恢复时间

10ms

电池与市电切换时间

3S-5S

不平衡电压

<±3% <±1%(平衡负载电压)

过载能力

120% 20秒; 大于 150%100毫秒

系统指标

工作效率

100%负载≥95%

运行温度

-10~40

相对湿度

090%未结露

噪声

40-50dB













机械尺寸重量

Power功率

1KW

3KW

5KW

10KW

15KW

20KW

30KW

60KW

100KW

Product size(mm)
机器尺寸

560*230*570

590*470*730

900*600*1380

1200*900*1820

product weight(Kg)
机器重量

30

40

54

104

125

190

380

690

800

Package size(mm)
包装尺寸

640*300*730

690*570*850

1135*810*1430

1450*1110*1880

Package weight(Kg)
包装重量

32

50

60

123

145

215

420

750

860

告警鸣声

过载负载

输出过载,每1秒钟鸣叫一次

输出严重过载将保护,连续鸣叫

电池供电

4秒钟鸣叫一次

电池低压,每1秒钟鸣叫一次

电池放电将停止,连续鸣叫

故障异常

连续鸣叫

保护性能

电池

电池低能量自动跳至市电,电池饱和后自动恢复

过载

过载(120150%20毫秒后自动跳至市电

过温度

逆变器内部温度>85,自动跳至市电或关闭逆变器

输出短路

限流,自动关机,保险丝及无熔丝开关保护

逆变器异常

关闭逆变器

LCD显示

LCD显示信息

显示输入、输出电压、电池电压、输出负载、功率等

环境

温度

-10~40

相对湿度

20%~93%(非结露性)

海拔高度

海拔高度1000m以下(每增加100米功率下降1%,最高4000米)
